Skema gambar soket kiprok semua motor – Mungkin dari brader sudah banyak yang tahu onderdil motor yang satu ini. Suku cadang erat. dengan sistem kelistrikan sepeda motor yang sangat penting dalam menjaga kestabilan tegangan arus yang sangat besar dari kumparan spul motor

Namun memiliki peranan yang sangat besar, dan jika terjadi kerusakan pada kiprok dapat mengakibatkan sistem kelistrikan motor mengalami masalah yang cukup serius.Kiprok motor atau dalam bahasa gaulnya design Regulator ini memiki haran relatif kecil, mungkin ukuran motor kiprok yang paling besar sama dengan bungkus rokok.

Skema gambar soket kiprok semua motor

Fungsi kiprok untuk motor adalah sebagai komponen penstabil arus listrik dari spul motor yang ditujukan pada motor aki.

koneksi arus listrik yang masuk pada aki motor sudah disesuaikan menurut kapasitas Volt dan Ampere yang terdapat pada motor. Biasannya sistem kelistrikan motor yang beredar di Indonesia adalah 6 volt dan 12 volt.

Fungsi kiprok pada motor yang kedua adalah sebagai pengubah arus listrik AC (Alternating Current) dari sepul motor menjadi arus DC (Direct Current).

Ini adalah jenis motor listrik DC yang memiliki motor otomatis, yang dapat digunakan untuk mengisi suprastruktur, klem, lampu, motor starter listrik, lampu motor motor dan kontrol spidometer maupun odometer.

Skema gambar soket kiprok semua motor dan warna kabel kelistrikan

Soket warna motor kiprok umumnya kabel sama, baik itu soket kiprok motor Honda, soket kiprok motor Yamaha, soket kiprok motor Suzuki dan motor kiprok Kawasaki. Namun sistem kerjanya hampir sama, dan jika brader jeli dan teliti mengkanibal kiprok juga bisa dilakukan.

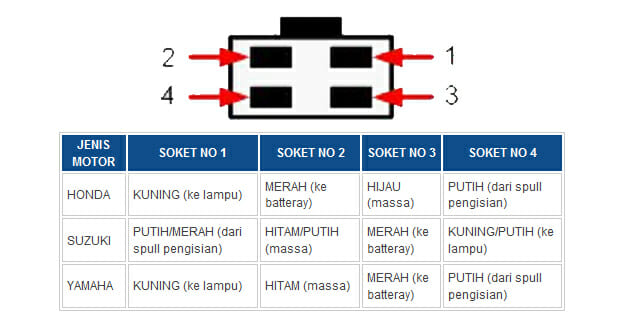

skema diagram soket kiprok semua motor
Skema diagram soket kiprok semua motor

Maksudnya, pemasangan motor kiprok Honda untuk motor Yamaha. Begitu juga sebaliknya. Dengan catatan, tidak ada kabel kiprok yang salah saat menyambung.

Hal itu juga merupakan penyebab kiprok panas berlebihan dan penyebab kiprok rusak. Sebelum motor kiprok rusak total, biasanya ada beberapa tanda kiprok rusak diantaranya:Karena jika terjadi kesalahan akan berakibat sangat fatal dan dapat merusak sistem kelistrikan, terutama pada aki motor, aki akan rusak dan bisa saja terjadi ledakan pada aki motor.

  1. Aki motor sering tekor atau rendam.
  2. Mesin motor akan brebet (jika sistem kelistrikan motor menggunakan tipe pengapian DC)
  3. Lampu motor terasa lebih redup dari biasanya, meskipun bohlam lampu motor sudah diganti baru.
  4. Lampu motor akan cepat putus.
  5. Kiprok motor cepat panas meski mesin baru saja dihidupkan.

Skema gambar soket kiprok semua motor.

Ukur menggunakan multitester atau avometer. Pastikan angka tegangannya sesuai spififikasi kiprok yang tertera. Kalau tegangannya kurang atau melebihi kapasitas, berarti dapat dipastikan ada masalah pada kiprok.

Cari tahu lebih detail tentang Gejala Kiprok Rusak di Motor

Jika Anda benar-benar ingin menyingkirkan kekacauan, Anda hanya perlu menyingkirkan kekacauan yang tidak Anda perlukan. Gunakan selalu kiprok yang orisinil, jangan pernah tergiur untuk menggunakan motor kiprok yang imitasai alias KW.

Karena harga kiprok motor antara orisinil dengan kemiripan hargannya tak jauh berbeda jauh. Ada kualitas ada barang.

Selain bahan yang berbeda, kualitas komponen elektronik kiprok motor original dengan KW juga sangat berbeda. Terlebih jika brader memang betul-betul paham dan mengerti rangkaian motor kiprok, hal itu tak jadi masalah bagi sobat.

Jika Anda ingin mendapatkan hasil maksimal dari mobil Anda, Anda harus membuatnya mudah bagi mereka.

Skema gambar soket kiprok semua motor.

Warna Kabel Kiprok Semua Motor dan Fungsinya

skema gambar soket kiprok semua motor 1
skema gambar soket kiprok semua motor B

Sebagai panduan brader jika hendak mengkanibal kiprok motor den jenis lainnya, berikut ini susunan Warna Kabel Kiprok Semua Motor mendukung salah sambung yang berakibat fatal. Simak ulasan soket kiprok semua motor berikut ini.

1. Warna Kabel Kiprok  Semua Motor – Honda

  • Warna kabel kuning: Lampu.
  • Warna kabel merah: Baterai, 12 volt (+).
  • Warna kabel putih: Pengisian spul.
  • Warna kabel hijau: Massa (-).

2. Warna Kelistrikan Motor Honda

  • Kabel warna biru strip kuning: Pulser motor.
  • Kabel warna putih: Lampu Jarak Dekat.
  • Kabel warna merah : 12 volt aki (+).
  • Kabel warna hitam strip putih: Kunci kontak.
  • Kabel warna hijau kuning: Lampu rem.
  • Kawat oranye: Sein kiri.
  • Kabel warna coklat: Lampu Kota.
  • Kabel warna hitam strip kuning: Arus ke koil.
  • Kabel warna biru: Lampu Jarak jauh.
  • Kabel warna biru muda: Sein kanan.
  • Kabel warna hijau: Massa aki (-).

3. Warna Kabel Kiprok Semua Motor Yamaha

  • Warna kabel merah: Baterai, 12 volt (+).
  • Kabel warna kuning: Lampu.
  • Warna kabel putih: Pengisian spul.
  • Warna kabel hitam: Massa (-).

4. Warna Kelistrikan Motor Yamaha

  • Koktail kabel warna: Kontak.
  • Kabel hitam dengan strip merah: Spul CDI motor.
  • Kabel tua hijau: Lampu sein kanan.
  • Kabel putih strip hijau: Pulser (-).
  • Kabel putih strip merah: Pulser CDI.
  • Kabel strip hijau hitam: Lampu rem.
  • Kabel hijau: Lampu depan / lampu jarak dekat.
  • Kabel kuning: Lampu jarak jauh.
  • Kabel Coklat Tua: Lampu sein kiri.
  • Kabel merah: Baterai, 12 volt (+).
  • Kabel hitam: Massa (-).

5. Warna Kabel Kiprok Semua Motor – Suzuki

  • Warna kabel merah: Baterai, 12 volt (+).
  • Warna kabel kuning strip putih: Lampu.
  • Warna kabel putih strip merah: Pengisian spul aki.
  • Warna kabel hitam strip putih: Massa (-).

6. Warna Kelistrikan Motor Suzuki

  • Kabel warna putih strip biru : Koil motor.
  • Kabel warna hitam strip putih: Massa (-).
  • Kabel warna oranye: Kunci kontak.
  • Kabel warna kuning strip putih: Lampu motor.
  • Kabel warna hitam: Lampu sein kiri.
  • Kabel warna abu-abu: Lampu Belakang.
  • Kabel warna biru strip kuning: Pulser motor.
  • Kabel warna hijau: Lampu sein kanan.
  • Kabel warna merah: Baterai, 12 volt (+).
  • Kabel warna putih strip hitam: Lampu rem.
  • Kabel warna putih strip merah: Arus pengisian aki.

7. Warna Kabel Kiprok Semua Motor – Kawasaki

  • Kabel warna merah strip putih: Pengisian aki motor
  • Kabel warna putih: Arus listrik dari spul (+).
  • Kabel warna kuning: Arus untuk lampu.
  • Kabel warna kabel hitam: Massa (-).

8. Warna Kabel Kelistrikan Motor Kawasaki

  • Warna kabel merah strip hitam: Lampu depan jauh.
  • Warna kabel putih strip merah : Baterai, 12 volt (+).
  • Warna kabel biru: Lampu rem.
  • Warna kabel merah strip kuning: Lampu depan dekat.
  • Warna kabel coklat : Klakson.
  • Warna kabel hijau: Lampu sein kiri.
  • Warna kabel merah: Lampu belakang.
  • Warna kabel abu-abu: Lampu sein kanan.
  • Warna kabel coklat : Klakson.
  • Warna kabel hitam strip kuning: Massa (-).

Itulah kira-kira artikel tentang skema gambar soket kiprok semua motor dan Warna Kabel Kiprok Semua Motor yang kami ulas, semoga bermanfaat. Terima kasih.
